응력-변형도 곡선 완벽 이해하기

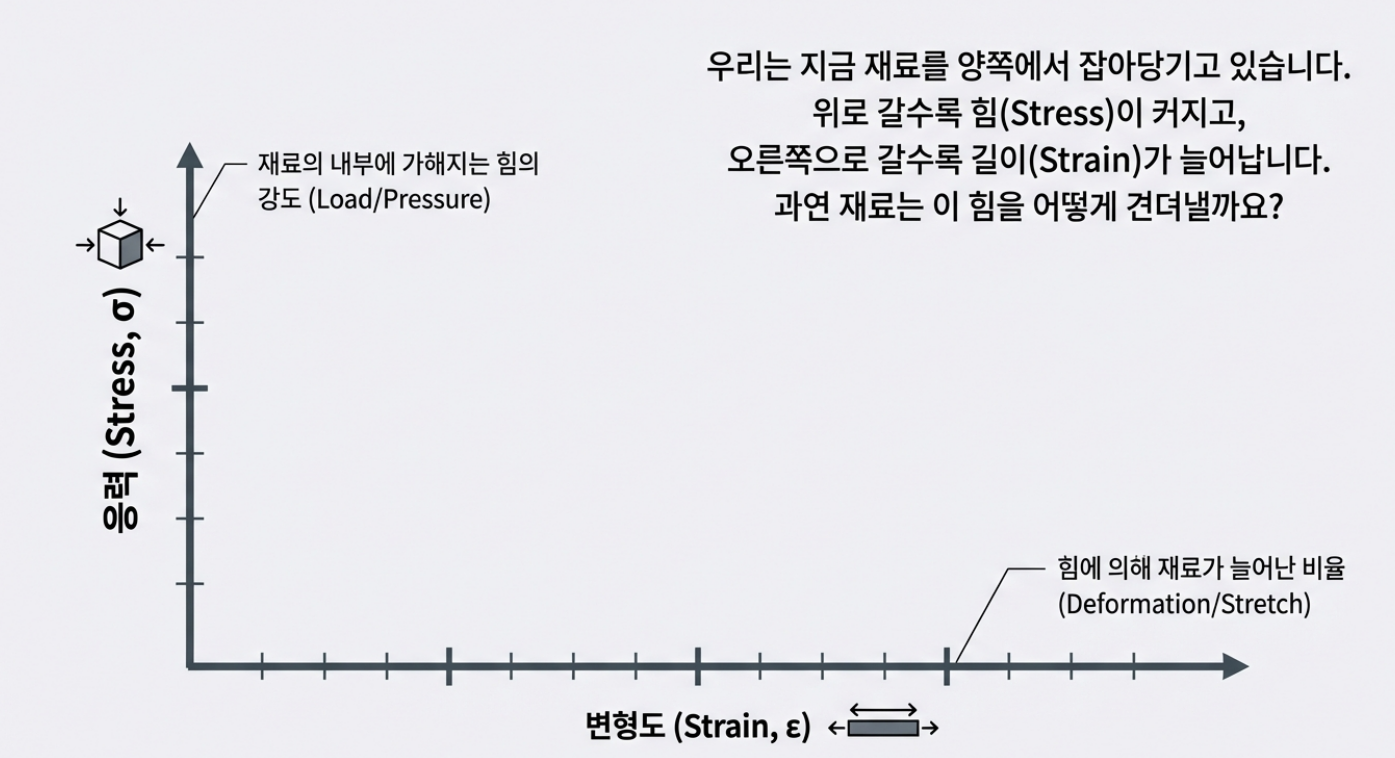

재료에 하중이 가해지기 시작할 때부터 파괴되는 순간까지, 재료는 내부에서 수많은 구조적 변화를 겪습니다. **응력-변형도 선도(Stress-Strain Relationship)**는 이러한 재료의 거동을 해부하여 보여주는 일종의 '여정의 기록'입니다. 그래프의 두 축은 재료가 외부 압력에 어떻게 반응하는지를 보여주는 핵심 지표입니다.

- 응력 (Stress, σ):  재료의 내부에 가해지는 **힘의 강도(Intensity of internal force)**를 의미합니다. 단순히 전체 하중이 아니라, 단위 면적당 견뎌야 하는 힘의 크기를 나타냅니다.

- 변형도 (Strain, ε):  힘에 의해 **재료가 늘어난 비율(Ratio of stretching)**을 말합니다. 처음 길이에 비해 얼마나 형태가 변했는지를 보여주는 척도입니다.이제 재료에 처음 힘이 가해질 때 일어나는 '마법 같은 구간'부터 살펴보겠습니다.

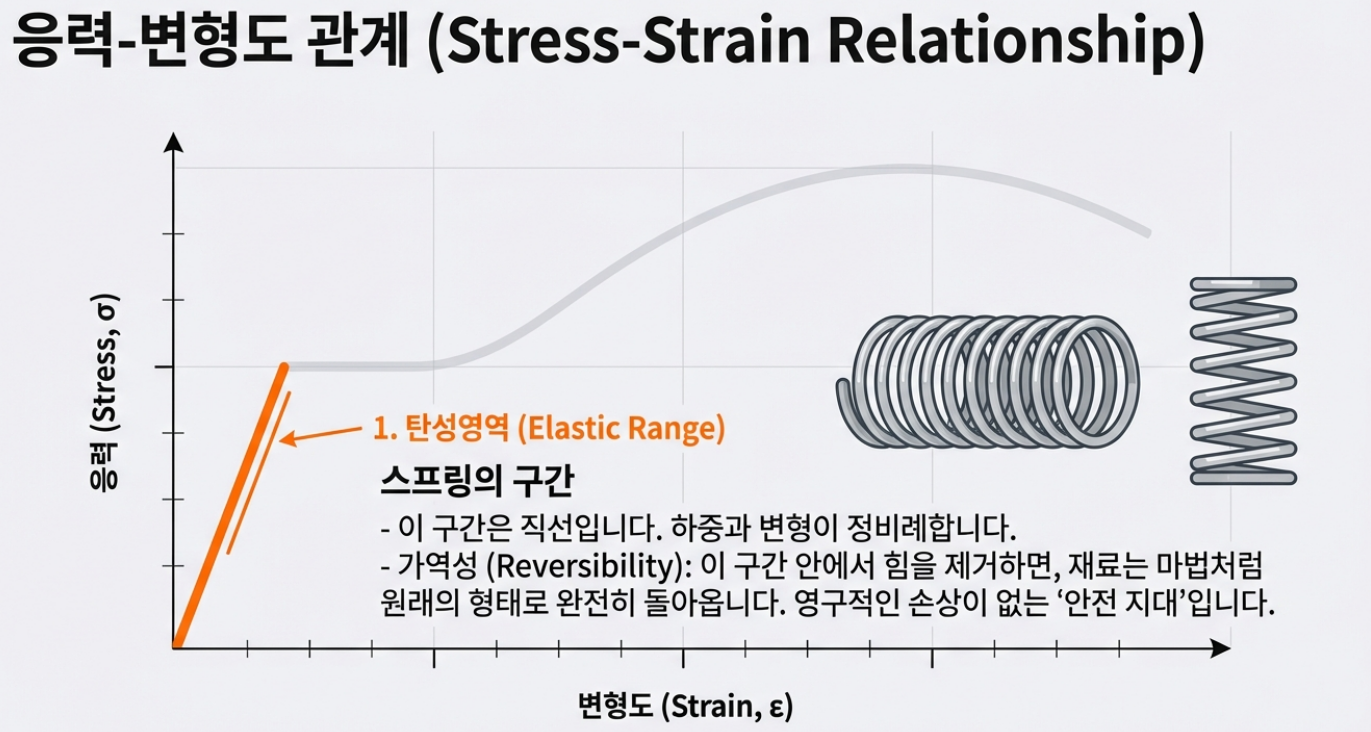

재료에 처음 힘을 가하면 그래프는 곧은 직선을 그리며 상승합니다. 이 구간을  탄성영역 이라고 부르며, 재료는 마치 스프링과 같은 성질을 보입니다.이 구간의 가장 큰 특징은 **가역성(Reversibility)**입니다. 힘을 가해 재료를 늘렸더라도, 힘을 제거하면 재료는 마법처럼 원래의 형태로 완전히 돌아옵니다. 영구적인 손상이 없는 이 구간을 엔지니어들은 **'안전 지대'**라고 부릅니다.이때 직선의 기울기를 **탄성계수(Modulus of Elasticity, E)**라고 하며, 이는 재료의 고유한 성질을 나타내는 '신분증'과 같습니다.

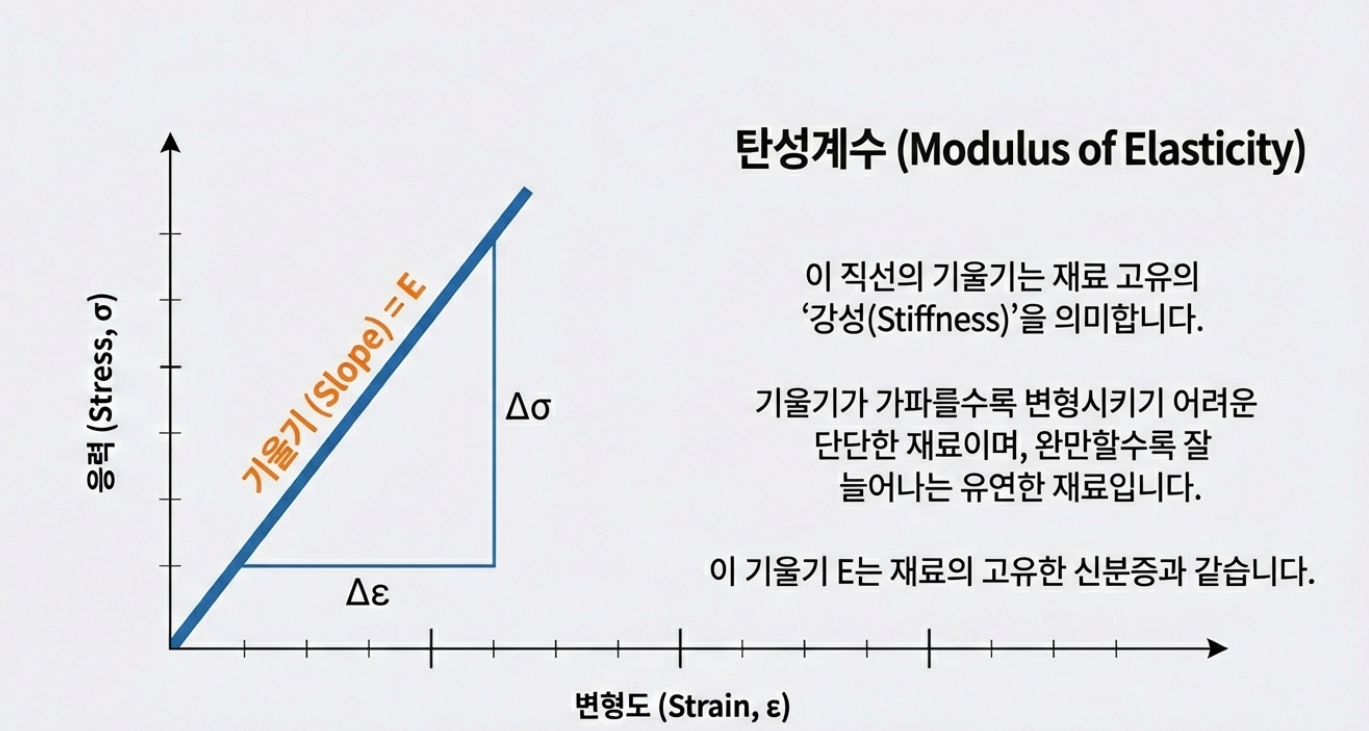

탄성계수(Modulus of Elasticity, E)의 해석:  응력-변형도 선도의 기울기인 탄성계수(E)는 해당 재료의 '고유 신분증'이자 **강성(Stiffness)**의 척도입니다.

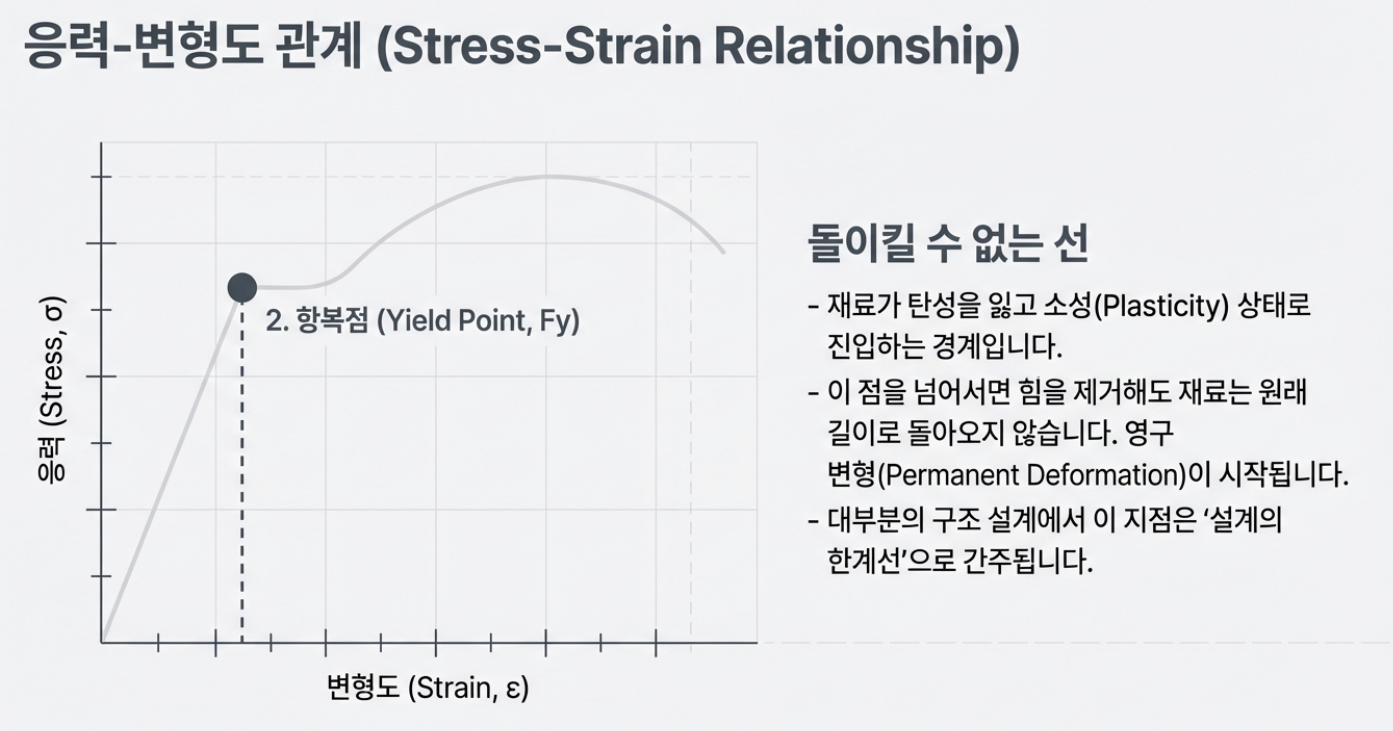

재료가 견딜 수 있는 탄성의 한계를 넘어서는 지점을 **항복점(Yield Point, Fy)**이라고 합니다. 이곳은 재료가 탄성을 잃고 소성(Plasticity) 상태로 진입하는 경계선입니다.항복점을 넘어서면 힘을 제거해도 재료는 원래 길이로 돌아오지 않는 **영구 변형(Permanent Deformation)**이 시작됩니다.엔지니어의 시선:  실제 구조물을 설계할 때, 엔지니어들은 재료가 완전히 부서지는 지점보다 이 '항복점'을 훨씬 중요하게 생각합니다. 재료가 영구적으로 변형되어 원래의 기능을 상실하는 시점인 항복점을 **'설계의 한계선'**으로 간주하기 때문입니다.항복점을 넘어서면 재료는 마치 엿가락처럼 성질이 변하며 흐르기 시작합니다.

항복점 이후 재료는 마치 고무나 엿가락처럼 독특한 내부 변화 과정을 거치며 버팁니다. 이 과정은 크게 세 단계로 구분할 수 있습니다.

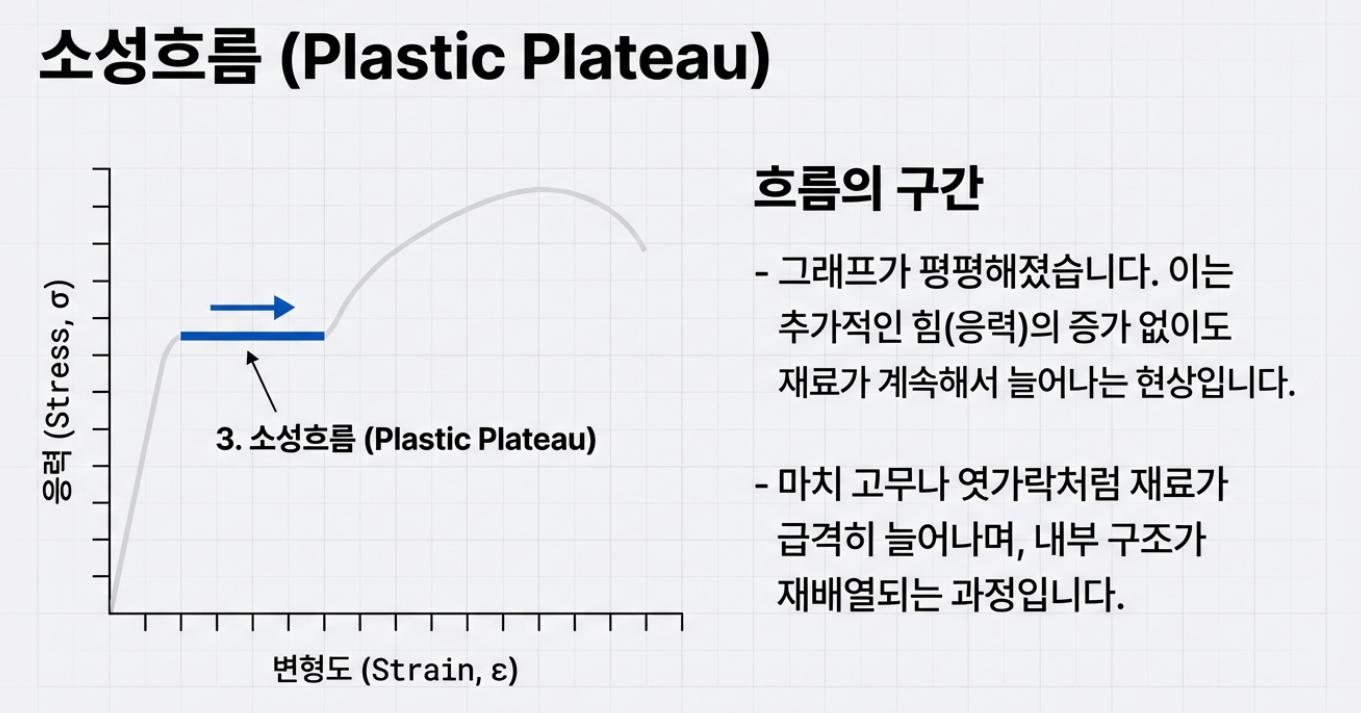

1. 상수 응력 하의 변형 (Constant Stress):  추가적인 힘(응력)의 증가 없이도 재료의 길이가 계속해서 늘어나는 소성 흐름 단계입니다.
2. 내부 분자 재배열 (Molecular Rearrangement):  급격한 변형 이후, 재료 내부의 분자 구조가 서로 복잡하게 엉키며 다시 저항할 준비를 하는 과정입니다.

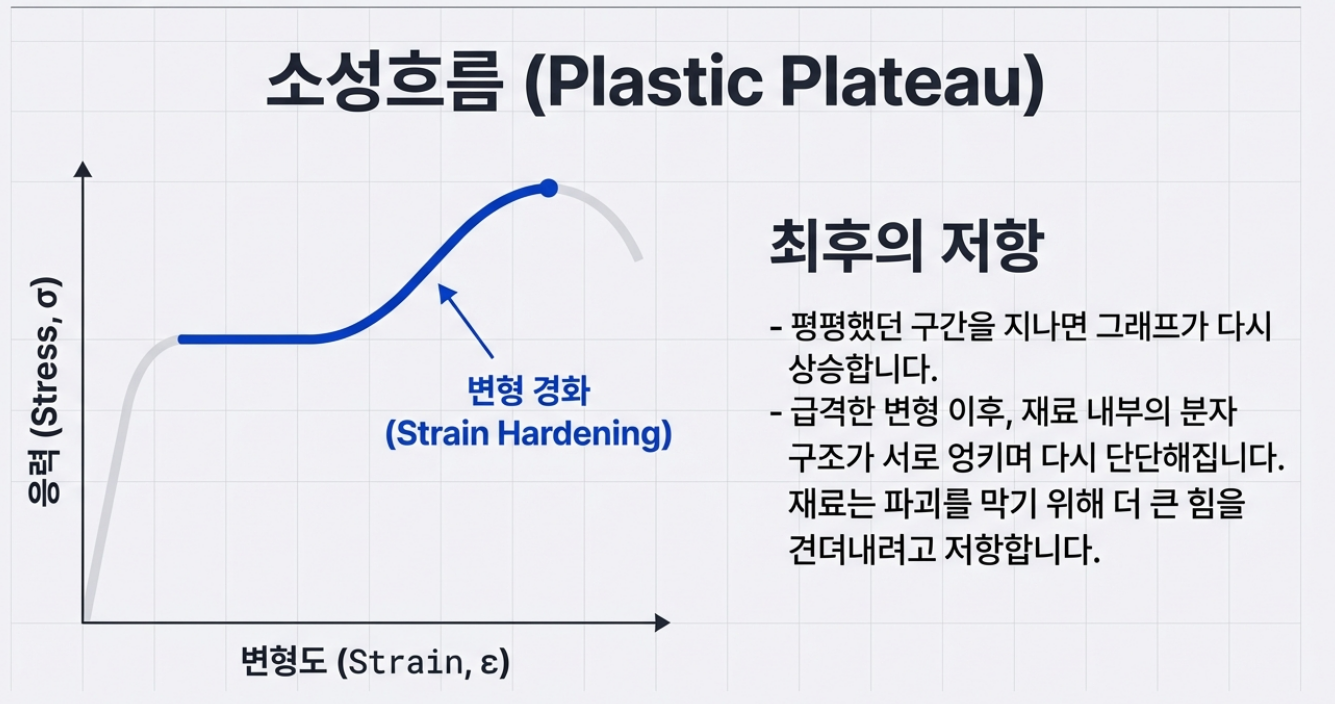

   3. 저항력의 증가 (Increased Resistance):  재료가 다시 단단해지며 더 큰 힘에 맞서는  변형 경화(Strain Hardening)  단계               입니다. 이로 인해 그래프는 다시 상승 곡선을 그리게 됩니다.필사적으로 버티던 재료는 결국 자신의 한계인 '극한의 정점'에

       도달하게 됩니다

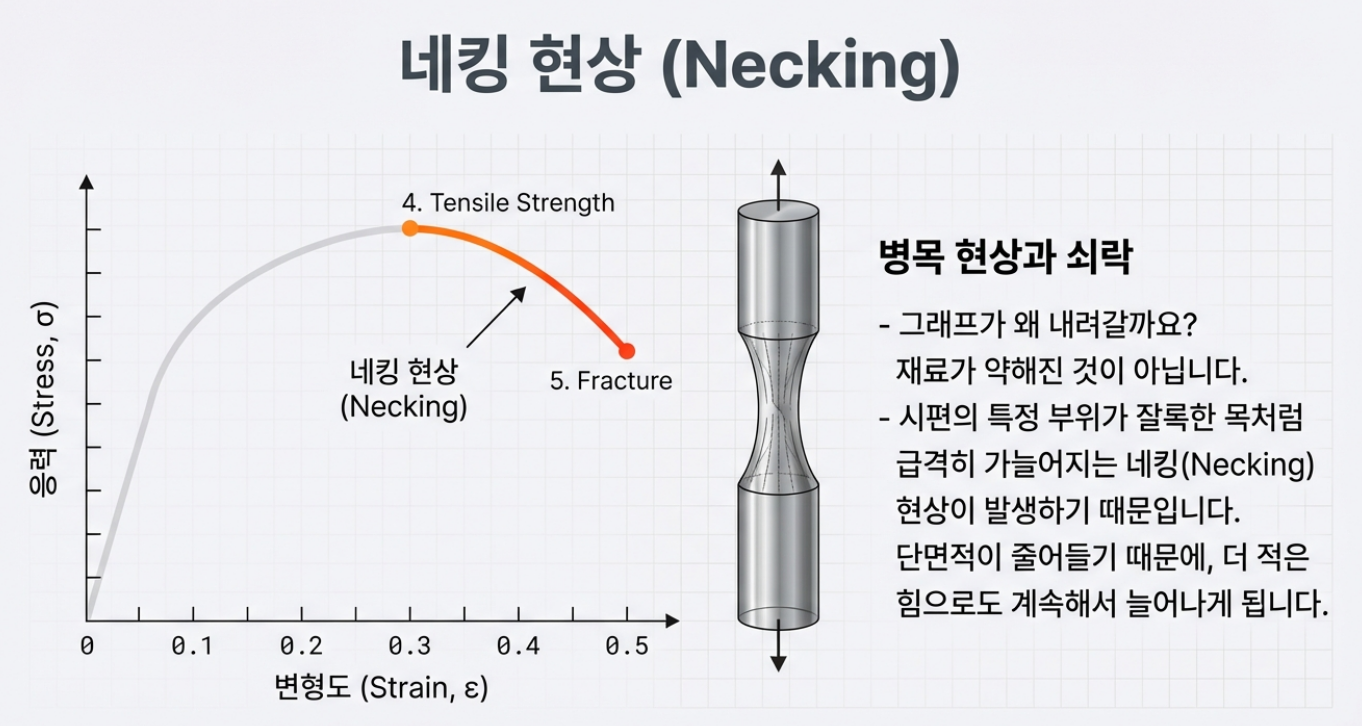

재료가 견딜 수 있는 최대의 응력을 **인장강도(Tensile Strength, Fu)**라고 합니다. 이는 재료가 발휘할 수 있는 저항력의 정점이며, 이 지점을 통과하는 순간 재료의 운명은 결정됩니다. 더 이상 버티지 못하고 붕괴를 향해 가기 때문입니다.이후 그래프에서 응력이 하강하는 것처럼 보이는 현상이 발생하는데, 이를 **네킹(Necking)**이라고 합니다.핵심 개념: 네킹(Necking)과 겉보기 약화  시편의 특정 부위가 잘록한 목처럼 급격히 가늘어지는 현상을 말합니다. 그래프가 하강하는 이유는 재료 자체가 약해져서가 아니라, **단면적이 급격히 감소(Shrinking cross-sectional area)**하기 때문입니다. 일반적으로 응력을 계산할 때 '최초의 단면적'을 기준으로 나누기 때문에, 수학적으로는 힘이 줄어드는 것처럼 보이는 '착시 현상'이 일어나는 것입니다.가늘어진 목이 더 이상 견디지 못할 때, 재료의 여정은 비로소 마침표를 찍습니다.

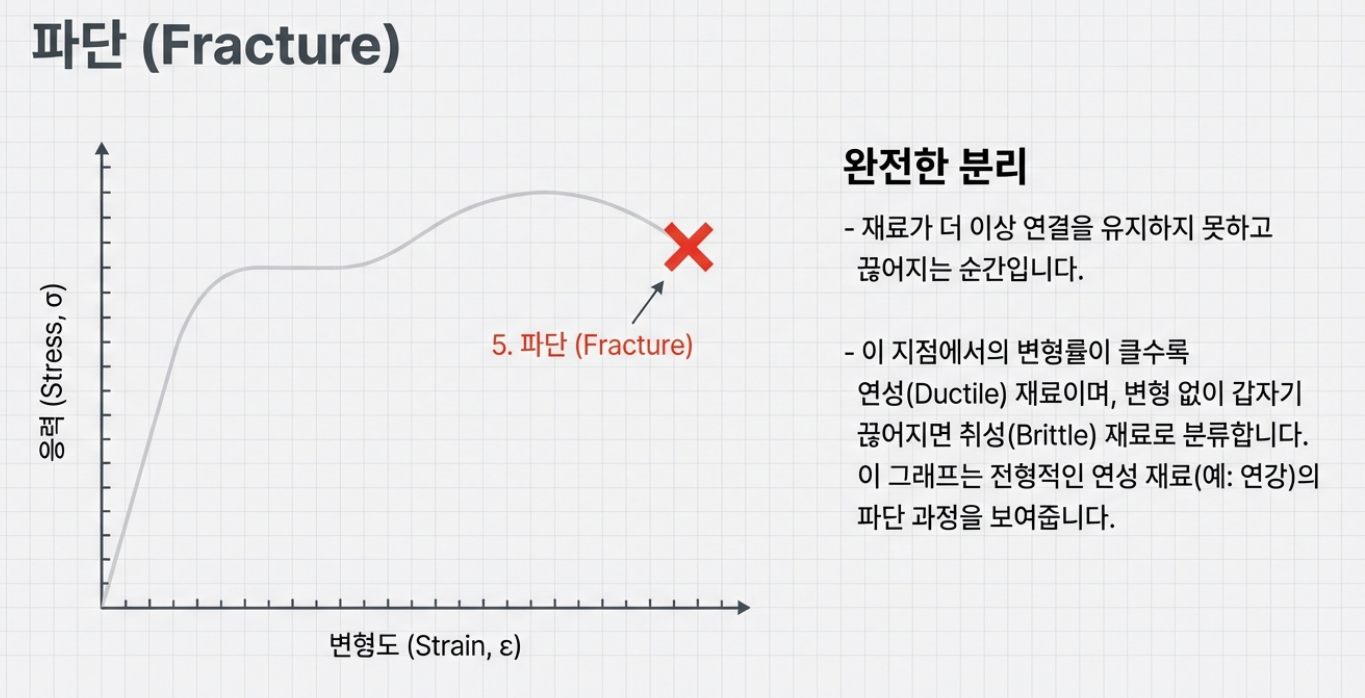

재료가 더 이상 연결을 유지하지 못하고 완전히 끊어지는 순간을 **파단(Fracture)**이라고 합니다. 파단이 일어날 때까지 얼마나 변형되었느냐에 따라 재료의 성질을 분류할 수 있습니다.

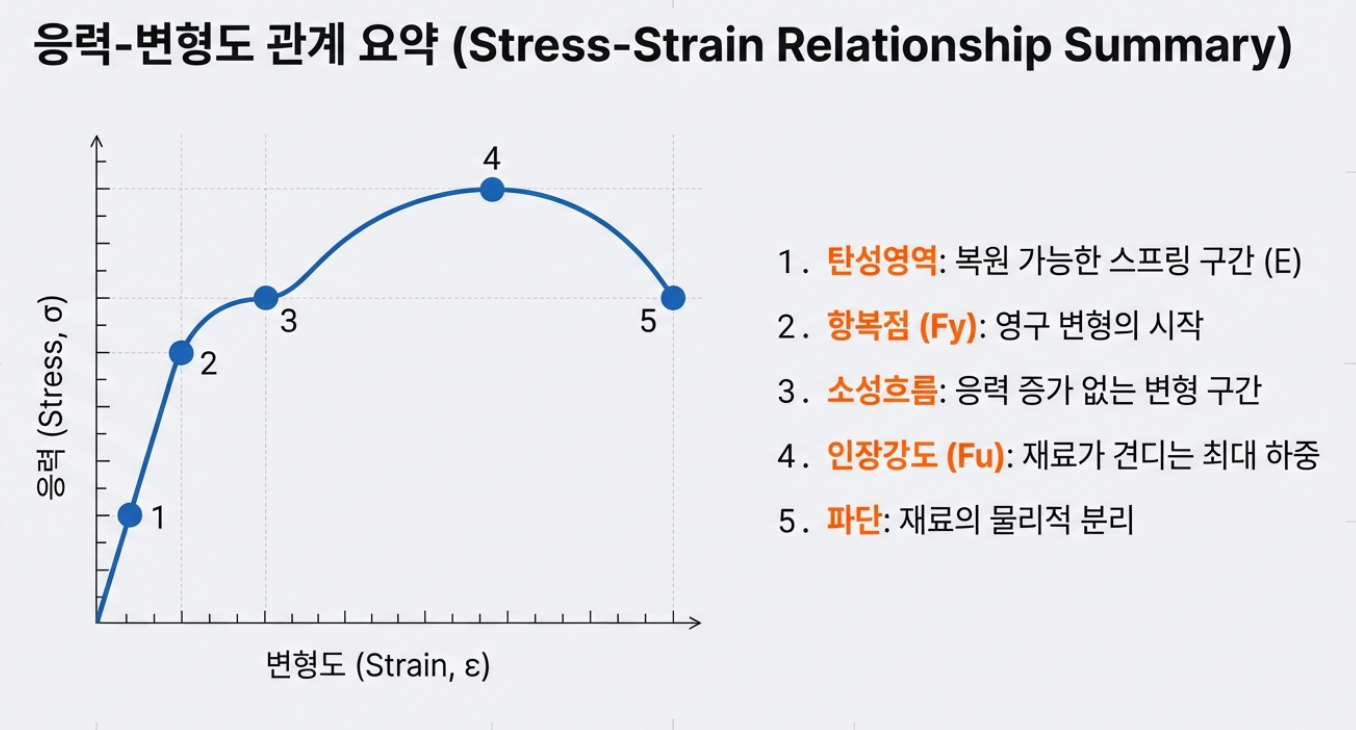

1. 탄성영역:  힘을 빼면 돌아오는 구간. 구조물이 원래 모습을 유지해야 하는 가장 기본 영역입니다.
2. 항복점:  **'돌아가기엔 너무 늦은 지점'**이므로, 모든 안전 설계는 반드시 이 점 이전에 멈춰야 합니다.
3. 소성흐름:  응력 증가 없이도 엿가락처럼 늘어나는 구간. 재료의 구조적 끈기를 보여줍니다.
4. 인장강도:  재료가 견딜 수 있는  '최후의 최대 하중' . 이 선을 넘으면 붕괴는 피할 수 없습니다.
5. 파단:  재료가 물리적으로 완전히 분리되는 끝. 재료로서의 수명이 다한 순간입니다.엔지니어는 파단이 일어나는 지점을 명확히 알고 있지만, 실제 설계에서는 안전을 위해 언제나 **항복점(Fy)**을 기준으로 삼습니다. 재료의 한계를 정확히 이해하는 것, 그것이 바로 안전한 세상을 만드는 구조 설계의 시작입니다.
