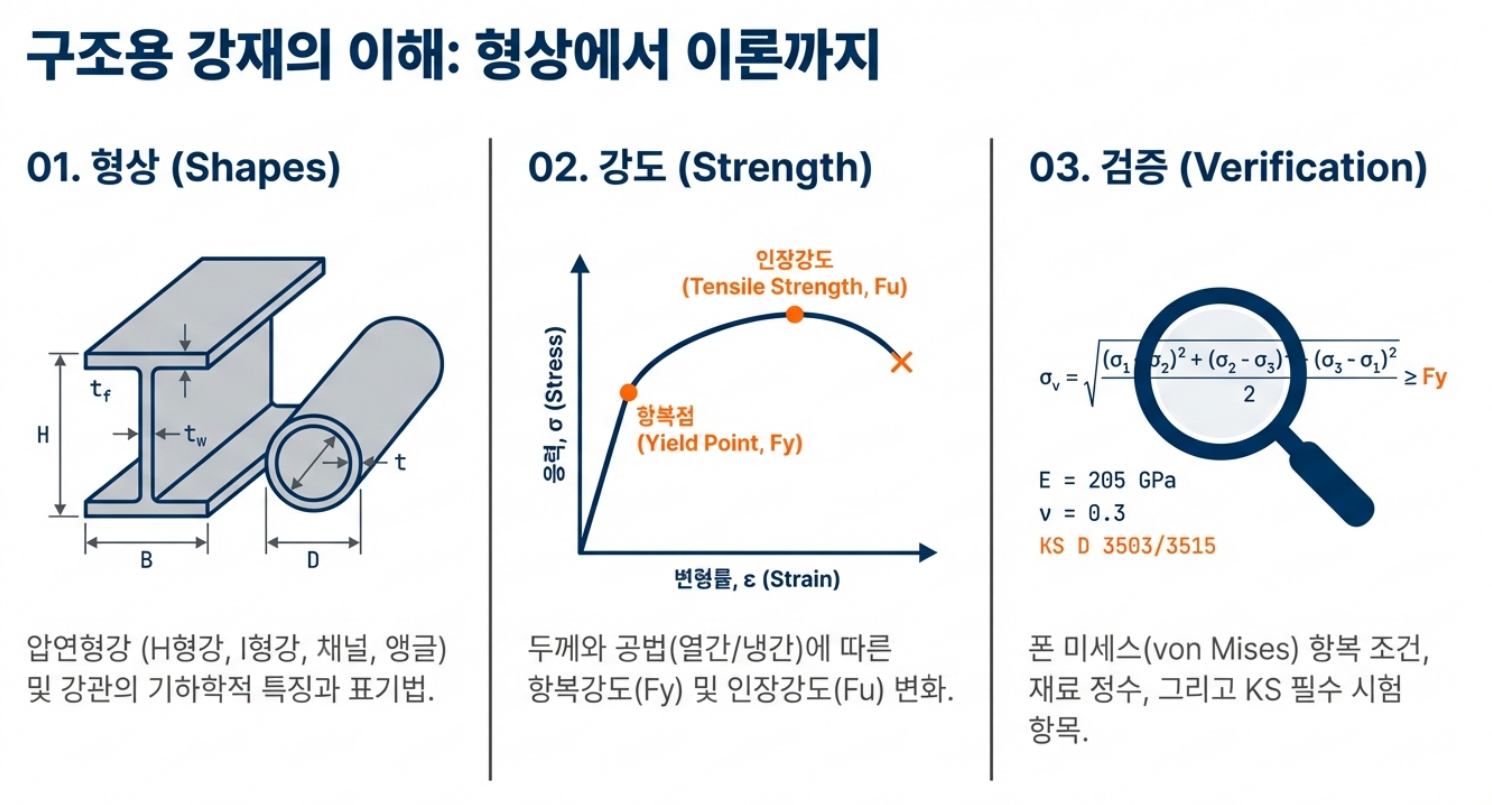

강재의 종류와 구조적 특성(H,I,ㄷ,ㄱ,T,O ,ㅁ형강)

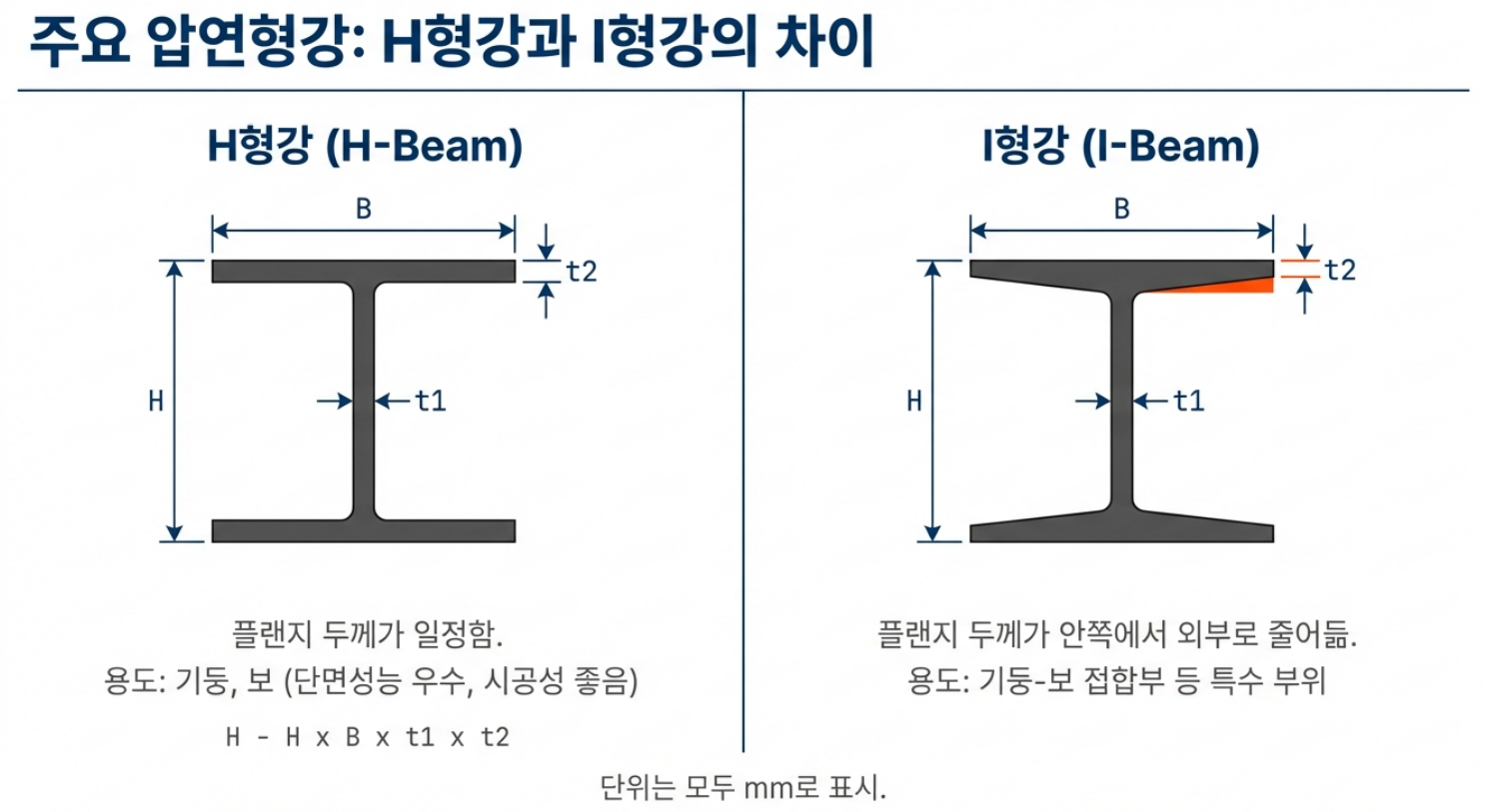

• H형강 (H-Beam):  플랜지의 두께가 처음부터 끝까지 일정합니다. 덕분에 단면의 효율성이 높고 '회전 반경(Radius of Gyration)'이 우수하여, 기둥이나 보에서 발생하는 '좌굴(Buckling, 휘어짐)' 현상에 매우 강합니다. 시공성도 좋아 현대 건축의 주역으로 쓰입니다.
• I형강 (I-Beam):  플랜지 안쪽에서 바깥쪽으로 갈수록 두께가 얇아지는 '테이퍼(Taper)' 구조를 가집니다. 이 미세한 경사 때문에 볼트 체결이 까다롭고 범용성이 떨어져, 현재는 기둥-보 접합부 등 특수한 부위에 한정적으로 사용됩니다.단순히 예뻐 보이려고 만든 모양이 아닙니다. 플랜지가 평평하냐, 기울었냐라는 이 작은 기하학적 차이가 건물의 전체적인 안정성을 결정하는 셈입니다.

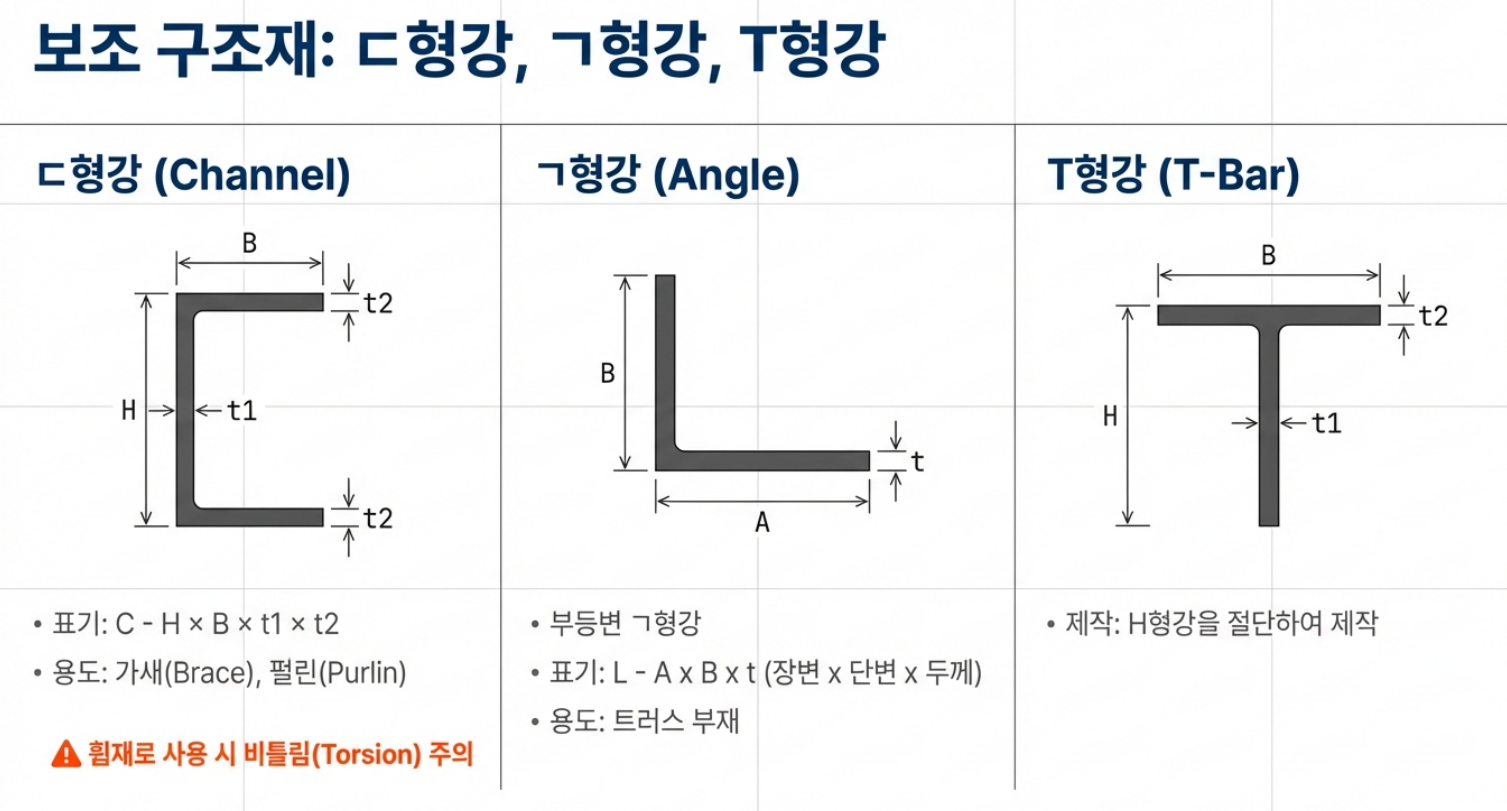

• ㄷ형강 (Channel):  가새(Brace)나 펄린(Purlin)으로 쓰입니다. 단면이 한쪽으로 치우친 '비대칭' 형태라, 마치 다이빙 보드처럼 하중이 중심에서 벗어나면 **비틀림(Torsion)**이 발생하기 쉬우니 주의해야 합니다.
• ㄱ형강 (Angle):  트러스 부재로 주로 쓰이며, 두 변의 길이가 다른 '부등변 ㄱ형강'도 존재합니다.
• T형강 (T-Bar):  H형강을 절단하여 제작하며, 주로 접합부 보강재로 활용됩니다.

• 강관 (Steel Pipes):  원형과 각형이 있으며 비틀림 저항력이 매우 뛰어납니다. 원형은 이음매 없는 **무계목(Seamless)**과 용접된 **용접강관(Seam)**으로 나뉩니다.
• 강봉 (Steel Bars):  원형, 사각형, 육각형 모양의 속이 찬 막대 형태로 보나 기둥의 2차 보강재로 쓰입니다.

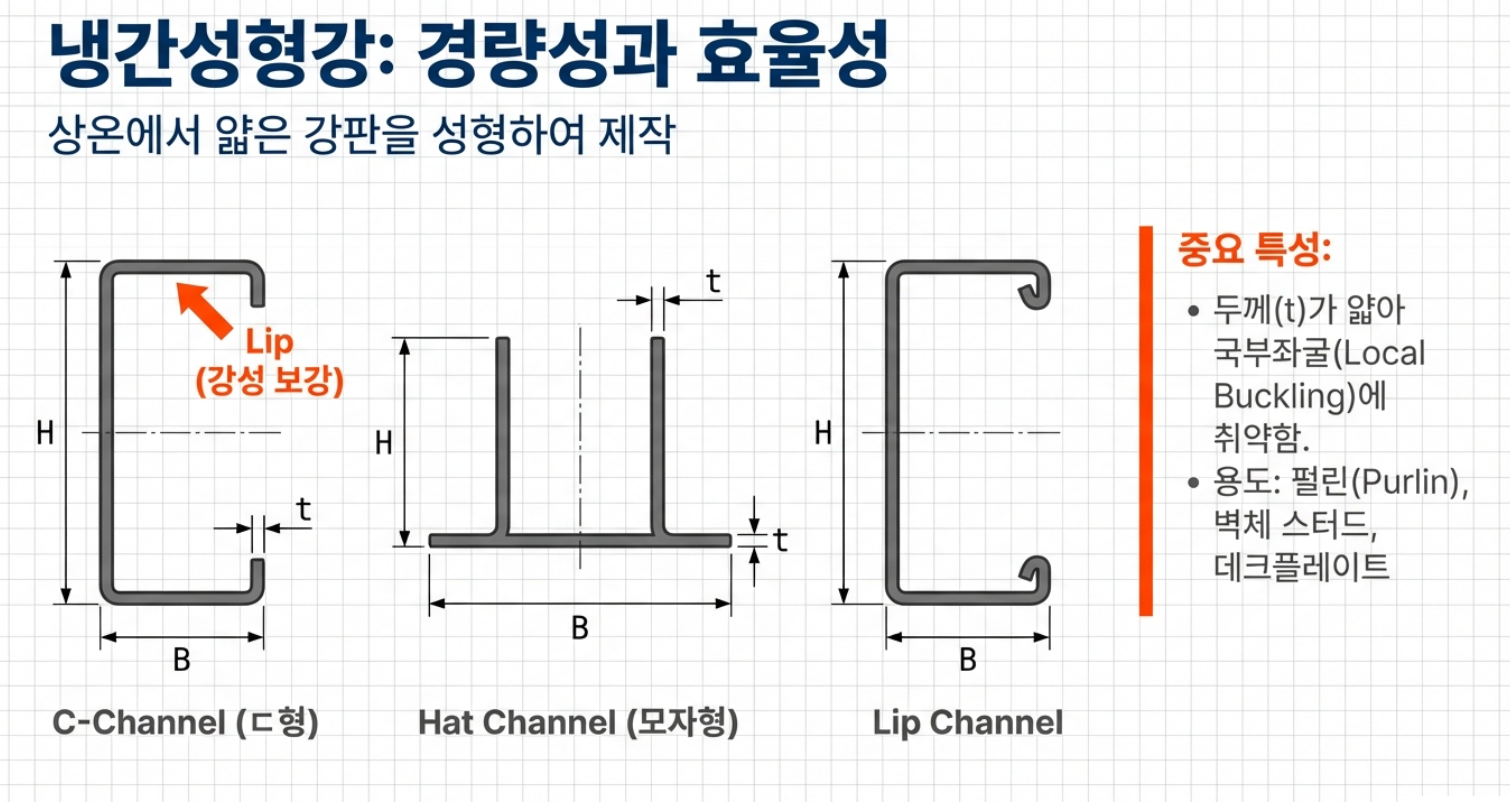

• C-형강 (Lip Channel):  ㄷ형강 끝단에 'Lip'을 추가하여 강성을 보강한 형태입니다.
• 모자형 형강 (Hat Channel):  모자 모양의 단면으로 데크플레이트나 벽체 스터드에 쓰입니다.
• ⚠️  주의:  두께가 매우 얇아 하중을 받을 때 단면 일부가 먼저 찌그러지는 **국부좌굴(Local Buckling)**에 취약합니다.

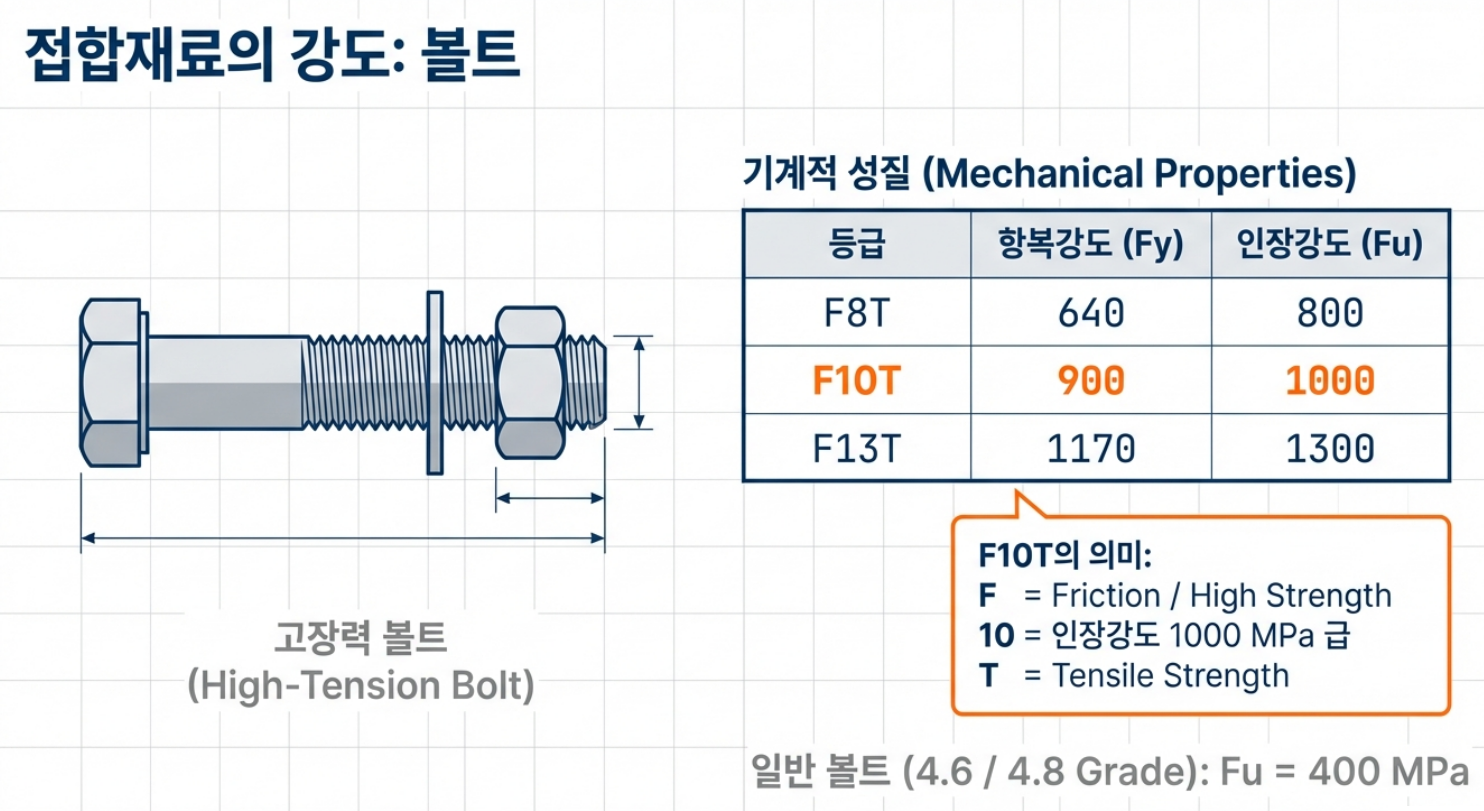

• F (Friction):  단순한 조임이 아닌, 부재 사이의 강력한 '마찰력'으로 버틴다는 뜻입니다.
• 10 (1000 MPa):  인장강도( Fu )가 1000 MPa임을 의미합니다. 쉽게 말해, 1을 100으로 나눈 값이 인장강도라는 주니어 엔지니어들의 암기법이 여기서 나옵니다.
• T (Tensile):  인장강도를 기준으로 분류된 등급임을 나타냅니다.여기서 주목할 점은 F10T의 항복강도가 900 MPa에 달한다는 것입니다. 일반 볼트(4.6 등급)의 인장강도가 400 MPa 수준인 것과 비교하면 무려 2.5배나 강합니다. 항복강도와 인장강도의 비율이 90%에 달할 만큼 신뢰도가 높아, 거대한 하중이 집중되는 연결부의 안전을 책임집니다.

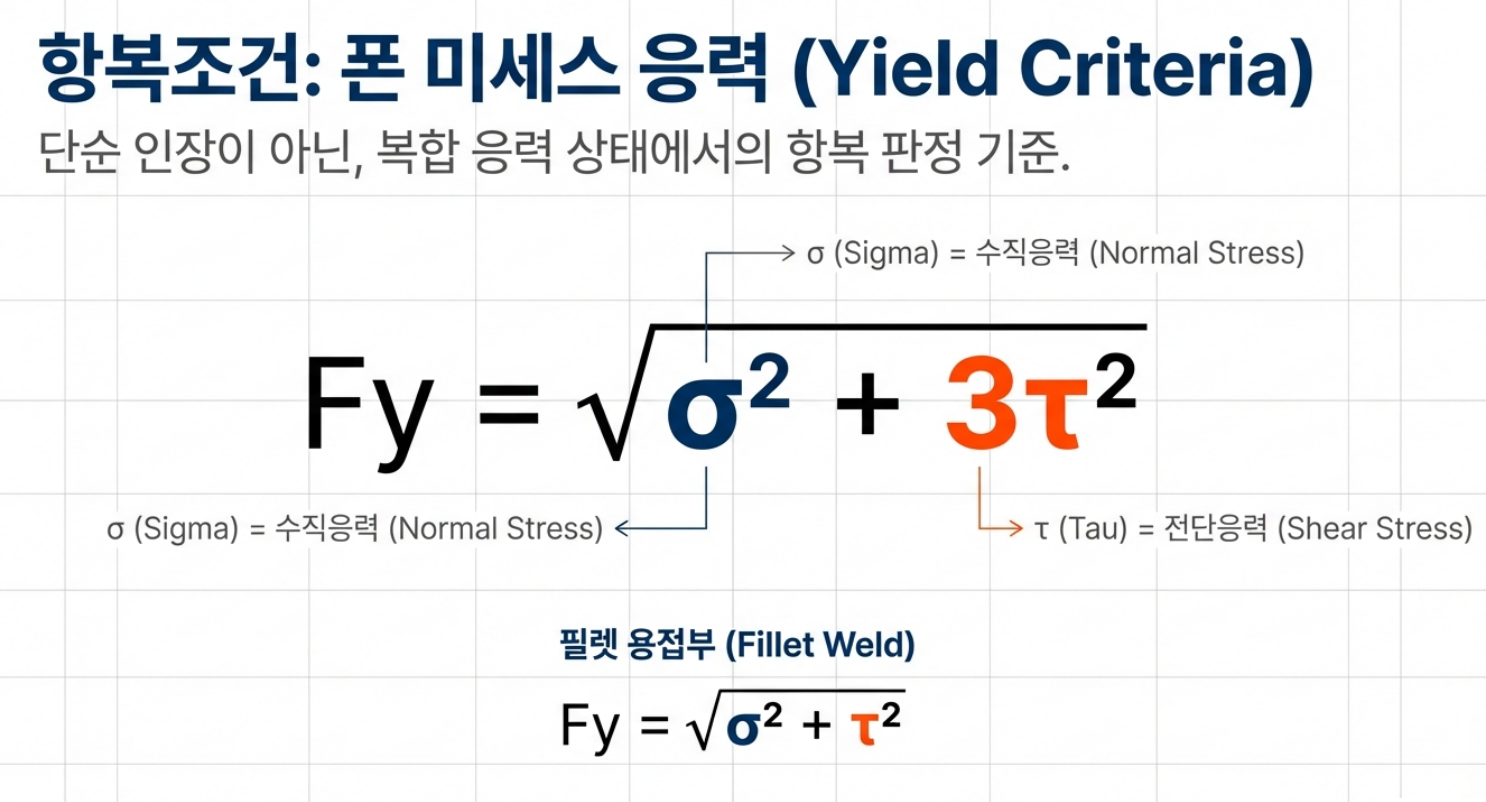

설계의 마지막 단계는 바로 '검증(Verification)'입니다. 실제 건물 속 강재는 한 방향으로만 당겨지지 않습니다. 위아래로 눌리는 힘(수직 응력)과 옆으로 밀리는 힘(전단 응력)이 뒤섞인 '복합 응력' 상태에 놓입니다.이때 구원투수로 등장하는 것이 바로  폰 미세스(von Mises) 항복 조건 입니다.

• 필렛 용접부 특수 공식: 폰 미세스 기준의 마법은 이 복잡한 3차원 응력 상태를 우리가 앞서 찾았던 '항복강도( Fy)'와 직접 비교할 수 있는 '단 하나의 숫자'로 요약해준다는 데 있습니다. 이 공식의 결과값이 재료의 항복강도 이내에 들어와야만 비로소 엔지니어는 안심하고 설계 도면에 서명할 수 있습니다.

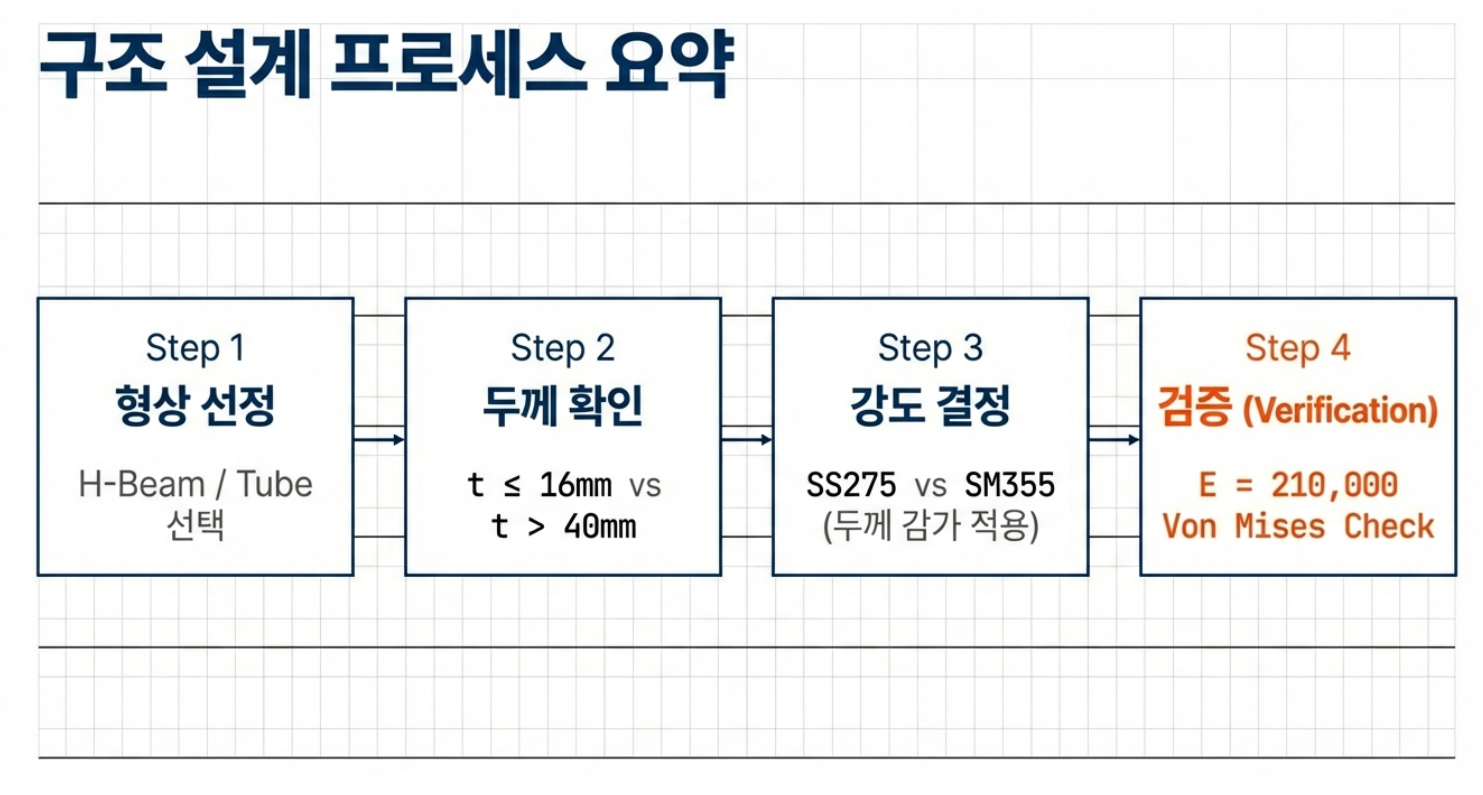

1. 형상 선정:  목적에 맞는 단면(H-Beam, Tube 등)을 선택합니다.
2. 두께 확인:  부재의 두께( $t$ )가 강도에 미치는 영향을 검토합니다.

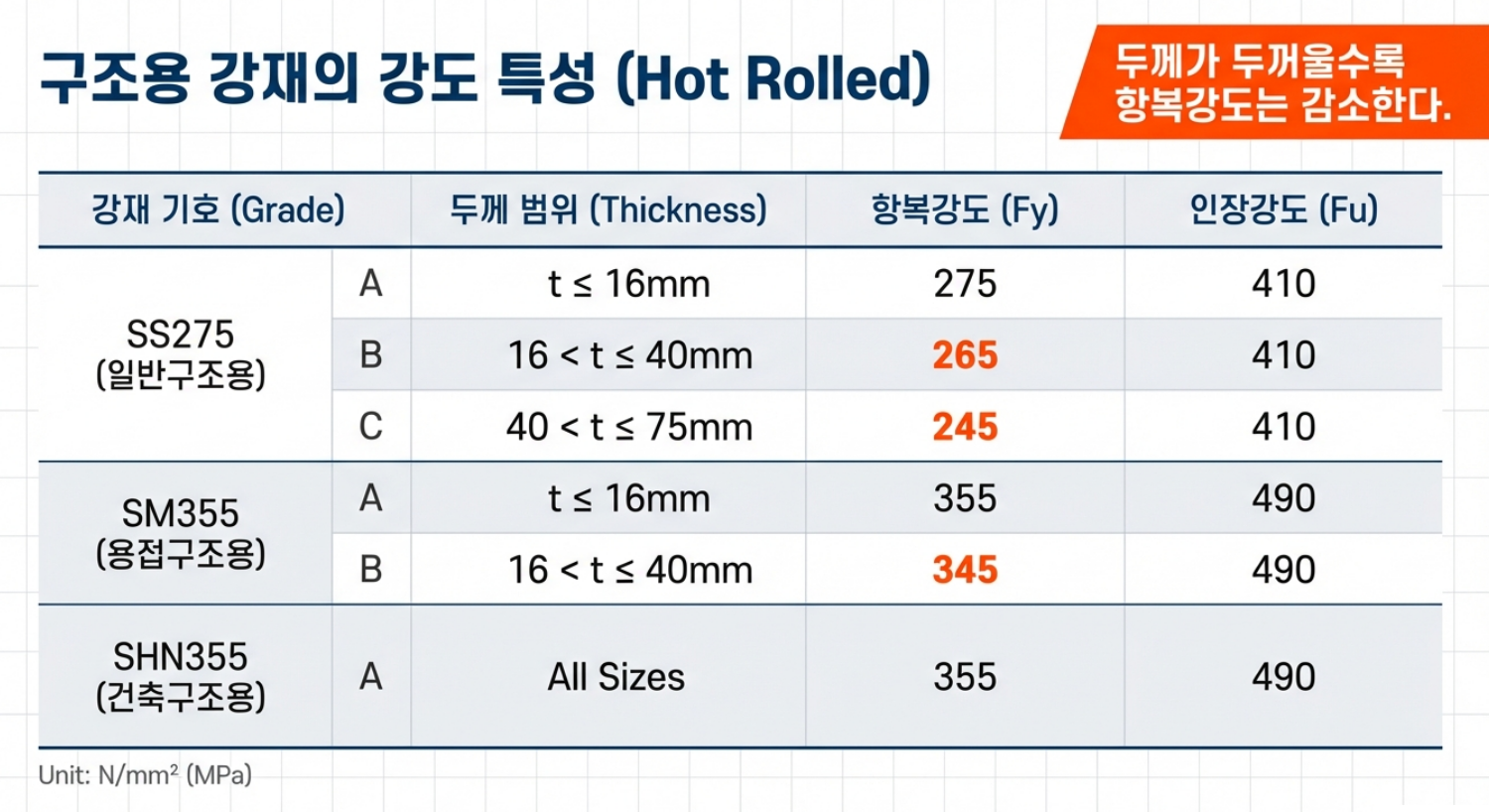

3. 강도 결정:  SS275나 SM355 등 적합한 강재를 택하고 두께에 따른 강도 감가를 적용합니다.
4. 최종 검증:  설계의 '마지막 관문'이라 불리는 **'폰 미세스(von Mises) 항복 조건'**을 통해, 수직응력과 전단응력이 복합적으로 작용하는 상황에서도 강재가 버텨낼 수 있는지 종합적으로 검증합니다.우리가 매일 걷는 다리와 일하는 빌딩이 이토록 치밀한 계산과 과학적 근거 끝에 서 있다는 사실, 오늘 이후로 여러분이 마주하는 도시의 풍경이 조금은 다르게 보이지 않나요?
